各式工業鏈條
|

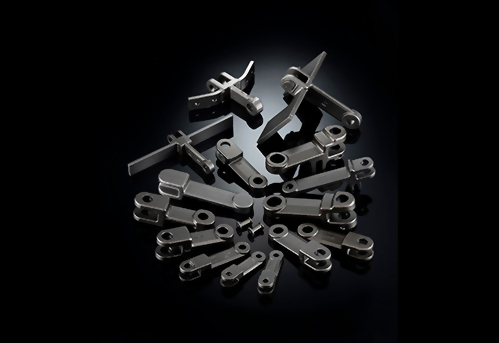

蜻蜓式鏈條 蜻蜓式鏈條可配合每位客戶特殊的輸送設備設計並可焊接不同樣式的附件。蜻蜓式鏈條也稱鍛造鏈條或刮板鏈條。我們有不同類型的輸送鏈條產品,均使用實心軸銷子設計,其中包含有輕型樣式或重型樣式。此鏈條有肋骨狀設計可用於連續輸送式傳輸機系統,其輸送路線可有垂直式、水平式與傾斜式,是許多散裝材料如粉末、顆粒、薄片和塊狀等形狀運載之最佳選擇。 |
|
雙向彎曲輸送鏈條 此鏈條具有雙向彎曲特性,可適用於多種鏈條運送領域之應用。此鏈條有特殊的雙向側彎功能,可因應不同方向前進。雙向彎曲鏈條可輕易地繞過障礙物甚至可行進於角落,賦予大面積之滑動能力,不僅能降低鏈條在作動中的磨損,更可帶來鏈條無論是於水平或垂直移動時的最佳靈活度。 |
|
RF型輸送鏈條 RF型產品為RS滾子輸送鏈條專為配合平板附件之種類鏈條所使用。 滾輪有三大類,一為S型、R型與F型。附件可配合K型、A型、G型、SK型與SA型配合一體式沖壓成形或依客戶需求運用焊接方式焊於鏈條。 |
|
金屬電纜保護鏈條 本產品可稱為托鏈(Drag Chain)或是稱為電纜載體(Cable Carrier),此設計針對自動化設備和機器上的柔性電纜、液壓或氣動軟管作包覆和引導功能。 他們可以減少電纜與軟管的纏繞與磨損,並提高安全性。 |
|
麵包鏈條 本公司麵包鏈條適用於運行中承載發酵的麵包麵團與烘培產線。此鏈條可耐高溫與耐潮濕的工作環境。 |
|
177.8斗升機鏈條組 177.8重型鏈條適用於重工場所。例如:礦業、金屬冶煉產業,也可使用於各式斗式輸送設備與平板式書送設備。本產品由熱鍛外片、布斯與實心銷子組成,配合精密CNC機器加工該外片以達到精密機械油封之設計。該鏈條除達到標準抗拉強度外也符合高規格耐磨損要求。 |
|
FMC 特殊工業鏈條 本產品為客製化特殊工業鏈條,係針對客戶之特殊規格要求而開發特殊鍛造鏈條。 |
|
飼料機鏈條 多使用在散裝材料如殼狀、塊狀、粉末、穀物與薄片等輸送應用。 |
|
地板鏈條 本產品用於地板式輸送設備,為了讓人員或運輸設備可於廠區內自由通行,該輸送設備可完全與地面作一平整設計。 |
|
十字鏈條 本公司十字鏈條以特殊鋼材銷子跟精密軸承組立而成,並以精密沖壓成型外片。可依客戶需求開發不同規格產品。 |
關於昱辰YUH CHER
專注品質,提供完美
隨著營運規模的成長,我們也持續升級軟、硬體設施,為客戶提供更好的產品及服務。除了持續更新生產機械設備外,我們也導入 ISO 9001(品質管理系統)、ERP(企業資源規劃系統)、SFT(廠區生產追蹤系統)、PLM(產品生命週期管理)、APS(先進規劃排程系統)…等系統,同時擴大招募研發、行銷及品質部門方面的專業人才,為客戶提供高值化產品及全方面服務做好準備,朝著實現公司的願景及使命邁進。
開發經驗的累積及創新
昱辰的研發團隊累積數十載的專業知識及產品開發經驗,可在產品開發前期提供客戶專業的技術諮詢,從外觀形體、材質分析、結構設計、表面處理,均可提供最佳的解決方案。近年來藉由導入資訊軟體的輔助,例如 AutoCAD, Solidworks, Autodesk Inventor, SolidCAM, Cimatron CAD/CAM, Geomagic Design…透過新產品開發初期專案管理流程,每年處理開發案件達百件以上,提高了產品開發的效率,協助客戶更快的讓產品進入市場,贏得先機。
客戶滿意 & 持續改善。
公司使命
提供客戶全方位創新與服務,以成為客戶最值得信任的技術及產品提供者。
公司願景
成為全球鍛造/沖壓/機加工等製程產品零配件最佳整合供應商。
雙向彎曲輸送鏈條
本系列輸送鏈條得利於其特殊設計賦予此鏈條特有之雙向側彎之功能,並能同時朝不同方向行進。鏈條的雙向彎曲的特性,使其成為適用於多種應用之理想輸送工具。雙向彎曲鏈條能輕易地繞過障礙物甚至行進於角落中,因其具有大面積之滑動區域,不僅降低鏈條於作動中所產生的磨損,更可為鏈條在水平和垂直移動時都提供了最大的靈活性。
雙向彎曲輸送鏈條規格表
| 品號 | 品名 | A | B | C | D | E | F | G | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) | 最小彎曲半徑 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6014413001 | DF-3500 雙向彎曲輸送鏈條 | 76.5 | 63.5 | 32 | 32 | 16.0 | 14.4 | 38.1 | SAE4140 / 1045 | 防銹油 | 14500 | 1270 |
| 6014443001 | DF-3914 雙向彎曲輸送鏈條 | 79.8 | 79.4 | 32 | 32 | 16.0 | 14.4 | 37.5 | SAE4140 / 1045 | 防銹油 | 16700 | 1270 |
| 5013293001 | DF-3910 雙向彎曲輸送鏈條 | 76.5 | 76.2 | 32 | 32 | 16.0 | 14.4 | 38.1 | SAE4140 / 1045 | 防銹油 | 16600 | 1270 |
• DF-3498 雙向彎曲輸送鏈條
• DF-3511 單向彎曲輸送鏈條

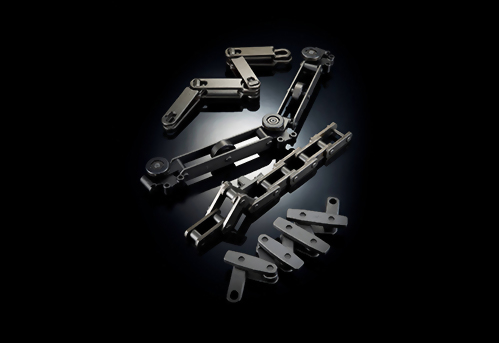

各式工業鏈條含客製化產品
本公司亦配合客戶開發各式 OEM & ODM 客製化鏈條產品,參考以下照片,如對任何產品有興趣請連絡本公司營業人員。
RF 型輸送鏈條
RF 型產品為 RS 滾子輸送鏈條配合平板附件使用之鏈條。
滾輪有 S 型、R 型跟 F 型三大類,鏈條附件有 K 型、A 型、G 型 SK 型跟 SA 型配合一體衝壓成型或焊接於鏈條上供客戶選用。本鏈條使用於極端環境,如廢水/污泥處理廠,穀物,水泥或粉末輸送機設備,配合本公司精密壓成型,合適熱處理條件,使鏈條適用於任何種類之輸送設備。
• RF2120S-6LEP 輸送鏈條
| 品號 | 品名 | A | B | C | D | E | F | G | H | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5014240002 | RF03100R 輸送鏈條 | 100 | 100 | 22 | 38 | 8 | 31.8 | 16.1 | 3.2 | SAE1045 | 防銹油 | 3000 |
| 5014240003 | RF05100R 輸送鏈條 | 100 | 100 | 32 | 53.5 | 11.3 | 40 | 22 | 4.5 | SAE1045 | 防銹油 | 7000 |
| 5014240004 | RF05150R 輸送鏈條 | 150 | 150 | 32 | 53.5 | 11.3 | 40 | 22 | 4.5 | SAE1045 | 防銹油 | 7000 |
| 5014340002 | RF10150R 輸送鏈條 | 150 | 150 | 38.1 | 69 | 14.5 | 50.8 | 30 | 6.3 | SAE1045 | 防銹油 | 11500 |
RF 型輸送鏈條含附件系列
| 品號 | 品名 | A | B | C | D | E | F | G | H | I | J | K | L | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5014240001 | RF6205F-5LA2 輸送鏈條含 A2 附件 | 152.4 | 152.4 | 44.5 | 83.5 | 60 | 15.9 | 60 | 15 | 100 | 57.2 | 37.1 | 7.9 | SAE1045 | 防銹油 | 19000 |
| 5014240005 | RF05150R-1LA2 輸送鏈條含 A2 附件 | 150 | 150 | 32 | 53.5 | 35 | 11.3 | 60 | 10 | 85 | 40 | 22 | 4.5 | SAE1045 | 防銹油 | 7000 |
• HR35088F-GA4 升降梯鏈條含 GA4 附件
金屬電纜保護鏈條
本產品也稱為拖鏈 (Drag Chain)、電纜載體 (Cable Carrier),是設計用於包和引導自動化設備和機器上的柔性電纜、液壓或氣動軟管。它們可減少電纜和軟管的磨損,防止纏繞,並提高安全性。
| 品號 | 品名 | A | B | C | D | E | F | 材質 | 表面處理 |
|---|---|---|---|---|---|---|---|---|---|
| 501360504004 | P180 電纜保護鏈條鏈片 (R300) | 180 | 300 | 140 | 6.6 | 3 | 321.5 | SS400 | 電鍍白鋅 |
| 501360504003 | P180 電纜保護鏈條鏈片 (R320) | 180 | 320 | 140 | 6.6 | 3 | 321.5 | SS400 | 電鍍白鋅 |
| 501360504005 | P180 電纜保護鏈條鏈片 (R400) | 180 | 400 | 140 | 6.6 | 3 | 321.5 | SS400 | 電鍍白鋅 |
| 501360504001 | P180 電纜保護鏈條鏈片 (R600) | 180 | 600 | 140 | 6.6 | 3 | 321.5 | SS400 | 電鍍白鋅 |
| 501360504002 | P180 電纜保護鏈條鏈片 (R700) | 180 | 700 | 140 | 6.6 | 3 | 321.5 | SS400 | 電鍍白鋅 |
| 品號 | 品名 | A | B | C | D | E | F | G | H | 材質 | 表面處理 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50610440003 | P250 電纜保護鏈條鏈片 (R350) | 250 | 350 | 220 | 6.4 | 3.2 | 469.5 | 39.95 | 26 | SS400 | 電鍍白鋅 |
| 50610440004 | P250 電纜保護鏈條鏈片 (R600) | 250 | 600 | 220 | 6.4 | 3.2 | 469.5 | 39.95 | 26 | SS400 | 電鍍白鋅 |
飼料機鏈條
適用於散裝材料如穀物、塊狀、粉末、和薄片等輸送用途
| 品號 | 品名 | A | B | C | D | E | F | G | H | I | J | K | L | M | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50611890001 | 飼料機鏈條 Pitch 100 | 100 | 245 | 38 | 38 | 8.5 | 220 | 40 | 43.2 | 6 | 29 | 9 | 14 | 55.2 | SAE1045 / SS400 | 防銹油 | 14000 |
| 50611890013 | 飼料機鏈條 Pitch 125 | 125 | 295 | 38 | 38 | 8.5 | 290 | 60 | 43.2 | 6 | 29 | 9 | 14 | 55.2 | SAE1045 / SS400 | 防銹油 | 14000 |
| 50611890002 | 飼料機鏈條 Pitch 150 | 150 | 345 | 38 | 38 | 8.5 | 290 | 60 | 43.2 | 6 | 29 | 9 | 14 | 55.2 | SAE1045 / SS400 | 防銹油 | 14000 |
• OEM 新 EP 鏈運機鏈條
• OEM EP 鏈運機鏈條
十字鏈條
本公司十字鏈條為精密沖壓成型外片,配合特殊鋼材銷子跟精密軸承組立而成,也可以依客戶需求開發不同規格產品供選用。
| 品號 | 品名 | A | B | C | D | E | F | G | H | I | J | K | L | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6014496002 | UN350 十字鏈條組 | 205 | 145 | 10.1 | 76 | 88 | 100.2 | 45 | 35 | 4 | 175 | 14 | 14.2 | 碳鋼 | 防銹油 | 10400 |
| 6014496001 | UN400 十字鏈條組 | 230 | 170 | 10.1 | 76 | 88 | 100.2 | 45 | 35 | 4 | 200 | 14 | 14.2 | 碳鋼 | 防銹油 | 10400 |
麵包鏈條
本公司的麵包鏈條其耐高溫與耐潮濕的設計適用於承載麵包麵團運行於發酵與烘焙的產線上。
| 品號 | 品名 | A | B | C | D | E | F | G | H | I | J | K | L | M | 材質 | 表面處理 | 最小極限抗拉強度 (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50610020001 | 816 麵包鏈條組 (單排厚軸承 - 電鍍白鋅) | 203.2 | 80.4 | 21.2 | 12.7 | 10.7 | 48.3 | 25.4 | 11.3 | 46 | 26.9 | 32.9 | 98.4 | 58.8 | 碳鋼 | 電鍍白鋅 | 4400 |
| 50610020006 | 816 麵包鏈條組 (單排厚軸承 - 染黑) | 203.2 | 80.4 | 21.2 | 12.7 | 10.7 | 48.3 | 25.4 | 11.3 | 46 | 26.9 | 32.9 | 98.4 | 58.8 | 碳鋼 | 染黑 | 4400 |
| 50610020002 | 816 麵包鏈條組 (雙排珠軸承 - 電鍍白鋅) | 203.2 | 80.4 | 21.2 | 12.7 | 10.7 | 48.3 | 25.4 | 11.3 | 46 | 26.9 | 32.9 | 98.4 | 58.8 | 碳鋼 | 電鍍白鋅 | 4400 |
| 50610020004 | 816 麵包鏈條組 (雙排珠軸承 - 染黑) | 203.2 | 80.4 | 21.2 | 12.7 | 10.7 | 48.3 | 25.4 | 11.3 | 46 | 26.9 | 32.9 | 98.4 | 58.8 | 碳鋼 | 染黑 | 4400 |
• 麵包鏈條第一型六角 PIN
• 麵包鏈條第五型
177.8 斗升機鏈條組
177.8 重型鏈條適用於重工業場所如礦業、金屬冶煉行業,亦適用於各式斗式輸送設備與平板式輸送設備。該鏈條除達到標準抗拉強度外也符合高規格耐磨要求。本產品由熱鍛外片、布斯與實心銷子組成,配合精密 CNC 機器加工該外片以達到精密機械油封之設計。
• 177.8 斗升機鏈條組
• 177.8 斗升機械組 L 型附件
OEM & ODM 鏈條
本產品適用於地板式輸送設備,可以設計該輸送設備完全跟地面平整,以利人員/運輸設備於廠區內自由通行。
