無鉚接式鏈條
|
無鉚接式鏈條 本鏈條為改善鋼材硬度、強度以及韌性，本體均採熱鍛製成並配合冷整型、冷沖孔與精抽鏈目間距。其目的是增加鏈條的耐磨性、抗腐蝕性、衝擊性與負荷承載抵抗性之性能。 我們選用優質性能的鋼材與製程，來使鏈條的拉伸率最小化，並延長使用的壽命。所有的鏈條都可以依據客戶的要求進行客製化處裡。可選用多種鋼材例如SAE1045 (中碳鋼)、SAE1552 (中碳高錳鋼)、SAE4140 (鉻鉬合金鋼)、SUS304 (耐熱不銹鋼)、SAE8640 (鎳鉻鉬合金鋼)等。 表面處理 我們可提供多種表面處理製程。例如：電鍍白鋅，黃鋅、機械鍍鋅、熱浸鍍鋅、染黑、酸洗、防銹油，等各種表面防鏽製程。 |
|

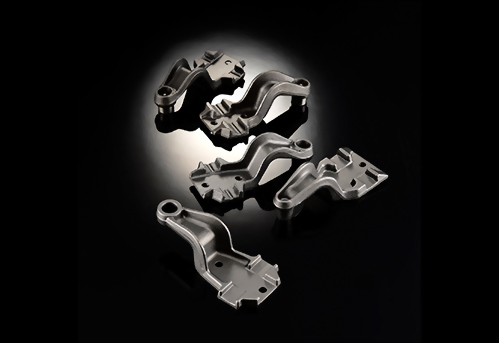

外片傳動齒 外片傳動齒用於無铆接式鏈條，使用鍛造成型，其主要的功能在於積放式輸送系統中與下方軌道的積放式台車伸縮桿咬合，進而達到有效牽引之功用。 |
|
中環傳動齒 中環傳到齒主要在與帶動鏈條側邊物件產生作動，其傳動齒在中環的水平面單側或兩側進行。 |
|

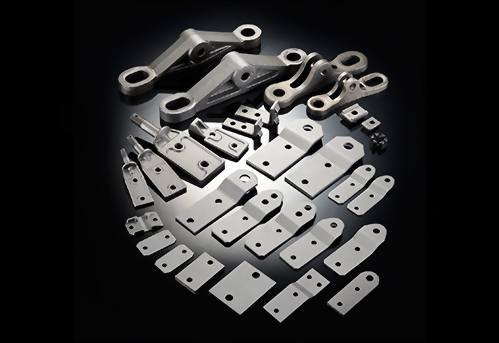

中環附件 安裝於無铆接式鏈條的中環上面，可為鏈條中環增加不同類型的功能與用途。此系列產品為鍛造或鑄造配件。 |
|
延長工字 主要用途為連接各鏈條的鏈目，可在外型上作變化來結合不同種類的台車、吊具、傳動齒，來達到多樣化的輸送性能。 |
|
吊輪 吊輪組產品為設計該輸送設備中之重要選項，吊輪主要的作用為支撐鏈條、承受吊具、工件物等輸送設備零件之重量。軸承、吊架與荷重吊具為吊輪主要的零組件。 |
|
吊架 吊架之強度間接決定該輸送設備之使用年限，為確保該鏈條按軌道設計路線運行，吊架被鏈條所牽引沿著軌道運行，需於垂直跟水平轉彎時承受來由鏈條張力之合力。吊架使用高強度之碳鋼鍛造成型，可分為架空型跟地面型兩大種類。 |
|
吊具 配合輪送設備之設計有多種合適之吊具款式配件可供選擇。為不影響鏈條運行需垂直吊重，荷重需在吊輪組正上方或正下方。如荷重大時可使用連結桿連結2組以上之吊輪組，並於中央懸吊荷重以平均分散該吊輪負重能力。 |
|
H型附件 通用型輔助吊具配件。使用兩片金屬鐵片組合而成，並可適用於大多數類型的掛勾、掛架與掛盤。 |
|
I 型附件 此配件作為間隔功能，不吊掛任何物件。 |
|
B 型附件 B型附件由熱鍛一體成型下方有牙桿，可配合客戶在吊具上各種不同的需求應用。通常用於與雙吊輪組配合荷重桿使用。 |
|
C型附件 C型附件可配合吊具吊掛較輕的物件 |
|
十字旋轉吊具 90 Indexing Swivel Hook 十字旋轉吊具90度旋轉型:吊具主體可為鍛造件或鑄造件配合十字型配件，可提供90度轉向。通常鎖於H型附件下方來使用。 |
|
吊輪組負重桿 架空式吊輪組負重桿配合兩個吊輪組跟B型附件來使用，主要目的是為了增加吊輪的荷重所設計並使用鑄造其荷重架。 |
|
I型軌道 I型軌道可穩固支撐吊輪與鍊條，並可讓吊輪與鏈條順利移動於I型鋼軌之上。 |
|

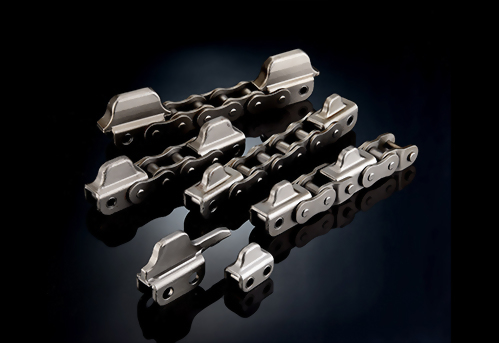

傳動齒本體&傳動鏈條 銷子組裝方式可以選擇開口銷型或鉚接型兩種，鉚接型為重負載使用，開口銷型方便客戶自行更換鏈目或傳動齒。 傳動鏈條鏈片有二種類型，胡蘆型鏈片(標準型)跟D型鏈片(負重型)。 |
|
導輪 導輪可輔助吊輪與鏈條在行經轉彎處可提供向外支撐力，在過彎時可達到順利調整、平移、穩定之效果。該導輪安裝於導輪式水平轉向裝置中，含黃油嘴方便使用者自行添加潤滑油來做保養的動作。 |
|
水平轉向裝置-導輪式 (適用於烤箱外) 導輪式的轉向裝置可依客戶設計需求做成30度、45度、60度、90度和180度角等不同規格。其功能是被設計用來保持吊輪與鏈條在經過水平轉彎處時，讓吊輪組可以保持於地面垂直與過彎時的穩定效果。 |
|
水平轉向裝置-轉盤式 (適用於烤箱內) 本裝置是用來保持鏈條與吊輪在經過水平轉彎區時, 讓吊輪組正確保持垂直, 可依客戶設計生產做成30度，45度，60度，90度和180度角…等不同規格。轉盤式的轉向裝置主要用於加熱爐或不易保養之區域如髒污，腐蝕或高溫的工作環境區域。 |
|
傳動裝置 選擇適合的傳動鏈條於整個輸送設備上可帶來一個信賴度高與有效率的傳輸功率，一般傳動裝置須放置於輸送最大張力之處。建議約100~120米可放置一個傳動組配合調整裝置使用。 |
|
調整裝置 調整裝置主要功能在於可調整鏈條因運轉時磨耗，讓鏈條的鏈距伸長，另外鏈條受到張力也會伸長之故，為了確保鏈條運轉順暢，鏈條離開傳動裝置後，運用調整裝置施於鏈條一定的力量來減少該鏈條的伸長量，保持鏈條一定的張力與輸送線正常運作。 |
|
積放式輸送系統 積放式輸送系統其功能由上層傳送鏈條中的外片傳動齒相互作動，而達到台車積存與釋放之目的。積放式台車基本上由前台車、連接桿、中台車、荷重架、後台車等所組成。 |
