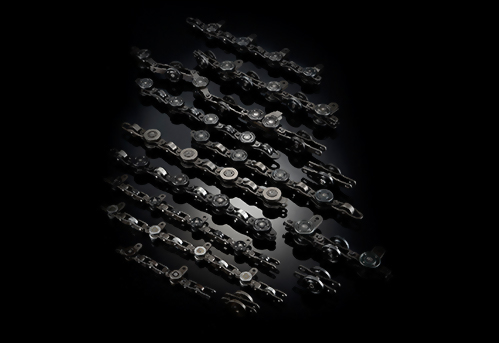

閉軌式輸送鏈條

閉軌式輸送鏈條
閉軌式輸送鏈條優點為不論是在水平方向與垂直方向都能以最小的彎曲半徑自由滑動,閉軌式輸送鏈條以每一個鏈目與鏈目之間的節距,由水平輪與垂直輪來承受搬運荷重的能力,為了降低行動阻力,閉軌式輸送鏈條使用滾珠軸承,以增加鍊條的使用壽命。

閉軌式鏈條比起傳統的輸送鏈條更有其靈活性並可維持其強度,軌道可依實際的狀況作出彈性的設計、安裝,並同時兼具搬運、輸送與倉儲等運用之功能。

輸送荷重可依各式鍊條區分為2噸(輕型10-20kgs)、5噸(中型30-50kgs)到7噸(重型50-70kgs)等規格,其軌道架構可採用轉彎、高空、地面、上升、下降等設計來符合客戶廠區之輸送設備彈性設計需求。

二噸鏈條
一般以可荷重約20公斤的吊具為主,破裂強度約2,000kgf,鏈條間距150mm,在水平方向可依最小半徑400mm的彎曲半徑自由彎曲。

五噸鏈條
一般以可荷重約50公斤內的吊具為主,破裂強度約5,000kgf,鏈條間距150mm (美規鏈距6英吋可供選擇)。目前是閉軌式輸送鏈條中最為普遍使用的規格之一。

七噸鏈條
一般以可荷重約70公斤內的吊具為主,破裂強度約7,000kgf,鏈條間距200mm。具有雙水平輪/雙垂直輪可有效降低每一軸承的承受力。

水平彎頭
有多種水平彎頭半徑與角度可供客戶來做選擇,以水平面轉向來說皆是利用水平彎頭與水平輪來作搭配組合的。

傳動裝置
一般輸送機的傳動裝置應放置在線上張力最大處。通常來說約100-120米的工作線放置一個傳動組,當路線長或走線相對複雜時,就必須要一起搭配步進馬達或同軸驅動,於線上放置多個傳動裝置。

調整裝置
調整裝置有兩種規格一種為重錘式另一種為彈簧式。調整裝置的裝設功能是為因應鏈條在工作使用期間溫度升高時熱脹冷縮所引起的鏈條長度的伸長而可能造成鬆緊不一,透過調整裝置可依實際狀況進行鬆緊度的調整,進而來減少磨損。

其它配件
安裝軌道,上升&下降軌道,各類型吊具(Y型,十字吊具,U型吊具,C型吊具)與加油杯,噴水頭,全自動加油機,法蘭片(材質:鐵,橡膠,鐵氟龍)

關於昱辰 YUH CHER

1979 年,昱辰工業成立於台灣台中市,開創了專業熱鍛製造服務模式,專注於熱鍛製程代工,由生產及銷售輸送鏈條等相關零配件開始,運用自有精鍊技術、新式生產設備及卓越的合作夥伴,逐漸擴展到其他產業的客製化產品及服務,如汽機車零配件、船舶零配件及登山設備零配件等。
主要產品類別
1 閉軌式輸送鏈條 2 無鉚接式輸送鏈條 3 工業客製化鏈條

專注品質,提供完美

隨著營運規模的成長,我們也持續升級軟、硬體設施,為客戶提供更好的產品及服務。除了持續更新生產機械設備外,我們也導入 ISO 9001(品質管理系統)、ERP(企業資源規劃系統)、SFT(廠區生產追蹤系統)、PLM(產品生命週期管理)、APS(先進規劃排程系統)…等系統,同時擴大招募研發、行銷及品質部門方面的專業人才,為客戶提供高值化產品及全方面服務做好準備,朝著實現公司的願景及使命邁進。

開發經驗的累積及創新

昱辰的研發團隊累積數十載的專業知識及產品開發經驗,可在產品開發前期提供客戶專業的技術諮詢,從外觀形體、材質分析、結構設計、表面處理,均可提供最佳的解決方案。近年來藉由導入資訊軟體的輔助,例如 AutoCAD, Solidworks, Autodesk Inventor, SolidCAM, Cimatron CAD/CAM, Geomagic Design…透過新產品開發初期專案管理流程,每年處理開發案件達百件以上,提高了產品開發的效率,協助客戶更快的讓產品進入市場,贏得先機。

公司品質政策

客戶滿意 & 持續改善。

公司使命

提供客戶全方位創新與服務,以成為客戶最值得信任的技術及產品提供者。

公司願景

成為全球鍛造/沖壓/機加工等製程產品零配件最佳整合供應商。

閉軌式輸送鏈條 Enclosed Track Conveyor Chains

這套懸吊式輸送鏈條的最大好處是在於封閉式軌道系統,在水平方向與垂直方向都能以最小彎曲半徑自由彎曲,其構造是每一鏈節距均有水平軸/垂直軸,承受搬運的荷載使用滾珠軸承,以降低移行阻力,增加鏈條使用壽命。
閉軌式輸送鏈條專為各方位傳動的靈活性所設計,比起傳統的輸送鏈條仍可維持其強度。軌道路線可依場地所需設計、安裝,並同時具備搬運、輸送及倉儲等多功能。
運輸荷重依各式鏈條區分為輕型(10~20kg)、中型(30~50kg)、重型(50~70kg)等規格,軌道架構可採高空、地面、上昇、下降、轉彎等設計以構成符合客戶廠區之輸送設備。
特點:
  • 可靠和經濟,輸送設備經費最省。
  • 易於安裝,使用普通手動工具即可裝配和拆卸。
  • 傳輸零件無外露保護良好,特別適用於表面處理和粉體塗裝烤漆線。
  • 各方位傳動的靈活性,充份利用廠房架空空間,建構架空懸吊式輸送系統,減少佔用廠區地面空間。
水平彎頭
在水平面內的轉向均是利用水平彎頭與水平輪來實現的,我們有多種的水平彎頭半徑與角度供客戶選擇。水平輪規格有沖壓型跟實心軸承型兩種類型,選用的原則取決於鏈條的張力跟水平旋轉半徑等。
調整裝置
是用來調整設備於使用期間鏈條的磨損,溫度升高時熱脹冷縮引起的鏈條長度的伸長而造成的緊張裝置,規格有重錘式與彈簧式兩種,它是由活動框架、支撐框架、滑輪、鏈輪、重錘及伸縮接頭等零件組成,調整組一般設定在張力最小或接近張力的運輸段上,通常放置於傳動組之後不遠的彎曲段上。
傳動裝置
懸掛輸送機的傳動組裝置放置線上張力的最大處。一般只放置一個傳動組(約 100 米),但當線路較長或比較複雜時,則需要配合同軸或同步馬達放置多個傳動裝置。
其它配件
加油杯,噴水頭,全自動加油機,法蘭片(材質:鐵,橡膠,鐵氟龍),維修 & 安裝軌道,上升 & 下降軌道,各類型吊具(Y 型,十字吊具,U 型吊具,C 型吊具)…
5 噸閉軌式輸送鏈條

5 噸閉軌式輸送鏈條

HW = 水平輪 VW = 垂直輪 HVW = 水平輪跟垂直輪

五噸鏈條: 吊具荷重約 50 公斤內,鏈條間距 150mm (美規鏈距 6 英吋可供選擇),破斷強度 5,000kgf, 是目前運用最為普遍的閉軌式輸送鏈條。 其結構簡單、體積輕巧、轉向靈活, 具有較小鏈條節距之特性,可使用較小直徑之水平彎頭軌道, 轉彎空間小,使得輸送設備之設計與規劃可更為緊湊, 提高廠區的面積使用率。 目前已大量使用在各種行業中,尤其是自行車廠、傢俱廠、 五金加工廠、塗裝烤漆廠等等。

(單位 mm)
品號 品名 A B C D E F G 負重能力
(kg)
最小極限
抗拉強度
(kgf)
5013122016
5 噸鏈條組 150 150 40 12.5 75 52.8 44.5 50 5000
5013122026 5 噸鏈條組(水平輪重型) 150 150 40 12 75 53 45 50 5000
5013122015 5 噸鏈條組(水平輪 / 垂直輪均重型) 150 150 40 12 75 52 45 50 5000
5013121003 5 噸美規鏈條組(水平輪重型) 152.4 152.4 40.5 12.45 76.2 54.2 42 50 5000
5013122011 5 噸美規鏈條組(水平輪 / 垂直輪均重型) 152.4 152.4 40.5 12.45 76.2 54.2 42 50 5000
(單位 mm)
品號 品名 A B C D E F G H I 負重能力
(kg)
最小極限
抗拉強度
(kgf)
5013122027 5 噸鏈條組(沖壓型) 150 150 41 61.5 44.5 52.8 10 12 3.2 50 5000
5013121002 5 噸鏈條組含吊耳(水平輪重型) 150 150 40 61.5 45 52.8 10 18 3 50 5000
5013122028 5 噸鏈條組含吊耳(水平輪 / 垂直輪均重型) 150 150 41 61.5 45 52 10 12 3.2 50 5000

5 噸閉軌式輸送設備

品號 品名 圖片 品號 品名 圖片
5011101101 5 噸直軌道 p07-01.jpg 601290007 5 噸自動加油機 p07-02.jpg
5011204701 5 噸水平彎頭
R600mm / D180
p07-03.jpg 501312207 5 噸法蘭片 p07-04.jpg
5011404701 5 噸垂直上昇彎頭
R600mm / D180
p07-05.jpg 5011101111 5 噸保養軌道 p07-06.jpg
5011504701 5 噸垂直下降彎頭
R600mm / D180
p07-07.jpg 50610320009 5 噸伸縮套管 p07-08.png
601221204 5 噸傳動組 p07-09.jpg 5013122002 5 噸傳動鏈條 p07-10.jpg
601220005 5 噸調整組 R600mm
(彈簧式)
p07-11.jpg 50610320006 5 噸傳動鏈條齒輪
(8齒)

5 噸調整組 R600mm(重錘式)


5 噸垂直昇降彎頭 - 熱浸鍍鋅


5 噸傳動組合含馬達減速器 - 熱浸鍍鋅


5 噸調整組 - 熱浸鍍鋅


5 噸水平彎頭 - 熱浸鍍鋅


5 噸傳動組合含馬達減速器

5 噸閉軌式鏈條一次吊具

5 噸 Y 型具(不含 PIN)
品號 5013122025
5 噸 U 型四方吊具
品號 50610320011
5 噸 U 型扁鐵吊具
品號 5013122013
5 噸 U 型圓鐵吊具
品號 5013122022

5 噸閉軌式鏈條二次吊具

5 噸十字自動擋架
品號 50610320014

5 噸十字旋轉吊具
品號 50610320002

5 噸十字旋轉吊具加盤子 227mm(扁勾)
品號 50610320017


旋轉吊具(齒/圓盤 U 型組)
品號 506300601009

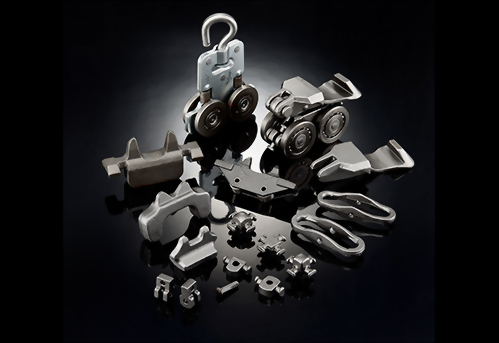

OEM 5 噸閉軌式鏈條吊耳 / 配件

• 標準 I 型吊具
品號 50630060016

• 直型吊具 開口 1/2吋
品號 50610010007

• 凹頭 I 型吊具
品號 50630060017

• UPS J 型吊勾(13.16吋長)
品號 50630060003

• ① 5 噸旋轉吊具加盤子 227mm(圓勾)
品號 50610320016
• ② 7 噸十字旋轉吊具加盤子 350mm(圓勾)
品號 50610320025
• ③ 7 噸十字旋轉吊具加盤子 580mm(圓勾)
品號 50610320024

• 7 噸十字旋轉吊具
品號 50610320010

• 7 噸齒輪吊具
品號 5013142011

• 十字型旋轉吊具 - 鑄造
品號 50610010023

• Holdback Dog 三角型吊具
品號 50610010006

• 5 噸美版 3 片倒吊壁
品號 50610010019

• 軌道焊接夾具
品號 50610010020

OEM 5 噸閉軌式鏈條吊耳 / 配件

• J 型吊鉤組
品號 50610010002

• 推動器組(含 J 型吊鉤組)
品號 50610010003

• 雙側邊推動器組(含 J 型吊鉤組)
品號 50610010004

• 2 輪手持式台車
品號 50610010005

• OEM 2 輪手持式台車
品號 506505201000

• 2 輪手持式台車
品號 50630060006

• 5 噸美版四輪台車
品號 50610010011

• 4 輪手持式台車
品號 50630060007

• OEM 3/8吋 台車軸承軸組
品號 504303701000

• OEM 1/4吋 台車軸承軸組
品號 504303701001

7 噸閉軌式輸送鏈條

HW = 水平輪 VW = 垂直輪 HVW = 水平輪跟垂直輪

七噸鏈條:吊具荷重約為70 公斤內,鏈條間距200mm,斷裂強度7,000kgf。亦是應用較為普遍的閉軌式鏈 條之一。具有雙水平輪/ 雙垂直輪可有效降低每一軸承之負載,因其雙輪之設計於鏈條過彎時能平均承受來自 鏈條之張力,以確保該過彎軌道壽命之提昇。本鏈條設計合理結構簡單,十字接頭為合金鋼鍛造成型,鏈目與 十字接頭完美結合而無需使用開口銷等配件,完全防止零件脫掉落的問題。水平跟垂直輪均使用特殊設計之軸 承,鏈目零配件均使用碳鋼配合熱處理以達到轉向靈活、抗拉伸能力強、載重能力佳等特性。

(單位 mm)
品號 品名 A B C D E F 負重能力
(kg)
最小極限
抗拉強度
(kgf)
5013142014
7 噸鏈條組 200 200 48 21 60 57 70 7000
5013142020 7 噸鏈條組(水平輪重型) 200 200 53 21 60 57 70 7000
5013142018 7 噸鏈條組(水平輪 / 垂直輪均重型) 200 200 48 21 60 57 70 7000

7 噸閉軌式輸送鏈條

(單位 mm)
品號 品名 A B C D E F G H I J 負重能力
(kg)
最小極限
抗拉強度
(kgf)
5013142007
7 噸鏈條組含吊耳 200 200 48 65 30 60 57 10.5 80.5 10 70 7000
5013142021 7 噸鏈條組含吊耳
(水平輪重型)
200 200 53 65 30 60 57 11 109 10 70 7000
5013142009 7 噸鏈條組含吊耳
( 水平輪/ 垂直輪均重型)
200 200 48 65 30 60 57 10.5 109 9 70 7000
(單位 mm)
品號 品名 最小極限
抗拉強度
(kgf)
601414001
7 噸鏈條推進器組 7000

7 噸閉軌式輸送設備

品號 品名 圖片 品號 品名 圖片
5011101102 7 噸直軌道 p18-01.jpg
601230002 7 噸傳動組 P200
(向上型)

5011205701 7 噸水平彎頭
R700mm / D180
p18-03.jpg 5014310002 7 噸傳動鏈條 11齒
P200(向上型)
5011404702 7 噸上升彎頭
R600mm / D180
601230005 7 噸調整組 R750mm
(向上型 / 彈簧式)
5011504702 7 噸下降彎頭
R600mm / D180
p18-07.jpg 601290002 7 噸自動加油機
(向上型)
601240001 7 噸傳動組 P200
(向下型)
p18-09.jpg 5013142006 7 噸法蘭片 p18-10.jpg
5013142005 7 噸傳動鏈條 11齒
P200(向下型)
p18-11.jpg 5011460102 7 噸保養軌道 p18-12.jpg
601240009 7 噸調整組 R750mm
(向下型 / 彈簧式)
p18-13.jpg 5011601101 7 噸伸縮套管 p18-14.jpg
601290006 7 噸自動加油機
(向下型)
p18-15.jpg 50610320029 7 噸 U 型吊具 p18-16.jpg
• 7 噸 Y 型吊具
• 調整組鋼索
• 調整組(彈簧式)
• 7 噸鏈條與軌道

7 噸閉軌式地面型輸送鏈條

(單位 mm)
品號 品名 最小極限抗拉強度 (kgf)
6014151002 7 噸地面型鏈條(含台車)P300 7000

7 噸閉軌式地面型輸送設備

品號 品名 圖片 品號 品名 圖片
601250001 7 噸台車推輪
(P150)
p19-03.jpg 601250002 7 噸地面型側邊傳動組
P300(向上型)
5011101113 7 噸地面型補助軌道
H132mm
p19-05.jpg 601250005 7 噸地面型鏈條傳動鏈條
P300(向上型)
5011101114 7 噸地面型補助軌道
H110mm
p19-05.jpg p19-02.jpg
